Mit Siemens NX Realize Shape komplexe Formen einfach umsetzen

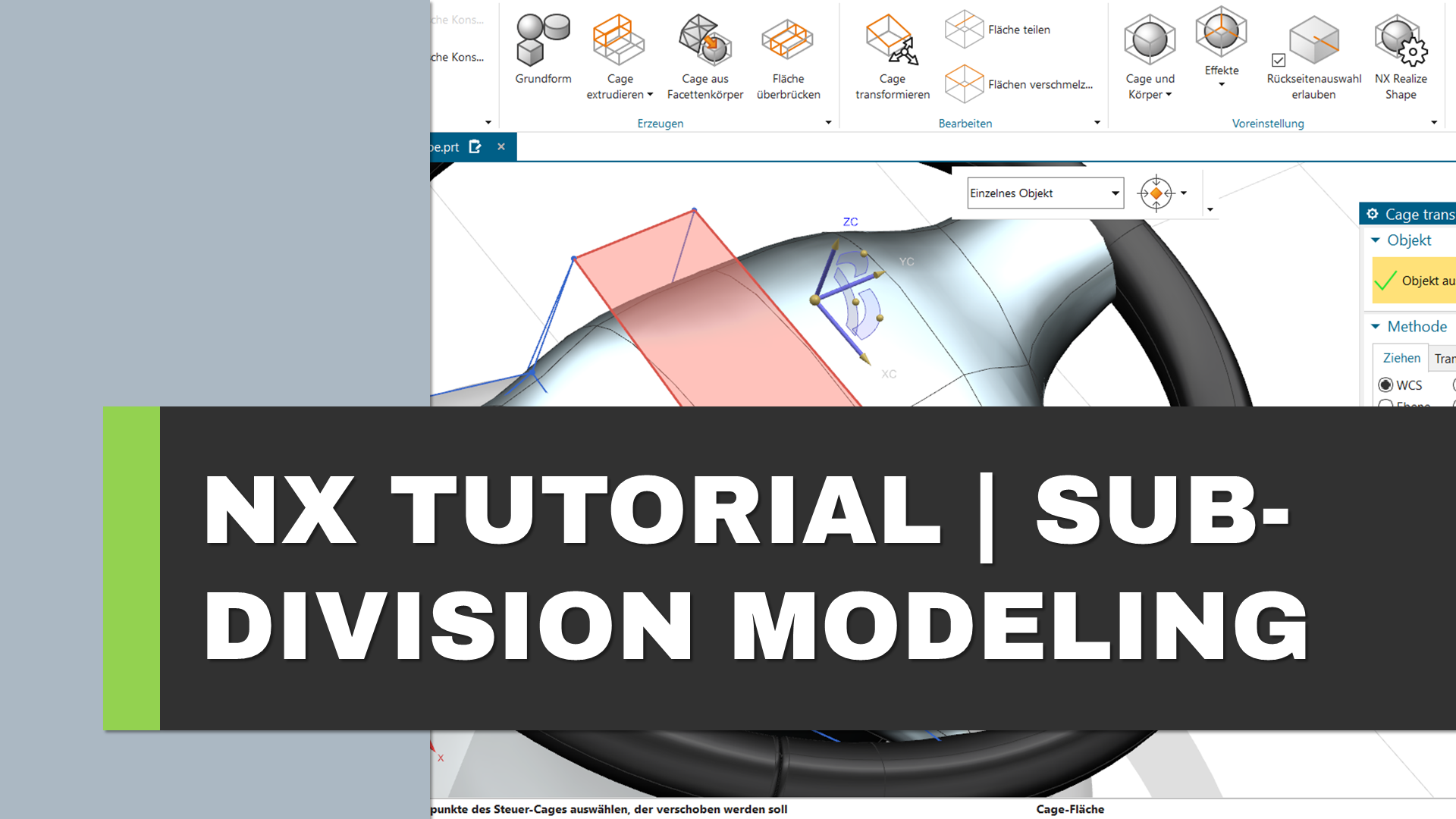

In diesem Tutorial zeige ich Ihnen die Grundlagen der Anwendung NX Realize Shape (Subdivision Modeling) und wie Sie auf Basis einer Design-Skizze komplexe Formen realisieren.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Der richtige Anwendungsbereich für Siemens NX Realize Shape

Die Modellierung von organischen und ästhetischen Geometrien wird selbst für den erfahrenen Surface Designer schnell zur Herausforderung. Abhilfe schafft hier die Anwendung NX Realize Shape.

nx realize shape

Auch bekannt unter der Bezeichnung Subdivision Modeling haben Sie die Möglichkeit auf Basis von Grundkörpern und flexibler Werkzeuge relativ einfach komplexe Formen zu erzeugen. Das Ergebnis ist hierbei ein Flächen- /Volumenkörper dessen einzelne Flächen (Freeform) mit einer Tangentenstetigkeit (G1) miteinander verbunden sind.

Support Center: Einführung in NX Realize Shape (NX 1926)

Das passende Lizenz-Bundle für Siemens NX Realize Shape

Um mit NX Realize Shape arbeiten zu können ist das Modul “nx_subdivision” notwendig. Neben den typischen Bundle für Industrie Design: NX92300 – NX COOL SHAPE DESIGN oder NX93300 – MACH 3 INDUSTRIAL DESIGN findet sich das Modul auch in den Automotive Supplier Bundles (exkl. AS5010 – AUTOMOTIVE SUPPLIER ENTRY) oder als separater Bundle NX30174 – NX REALIZE SHAPE.
