Ändern Sie die Voreinstellungen für die Zeichnungserstellung um die Siemens NX Zeichnung für grosse Baugruppen deutlich zu beschleunigen.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

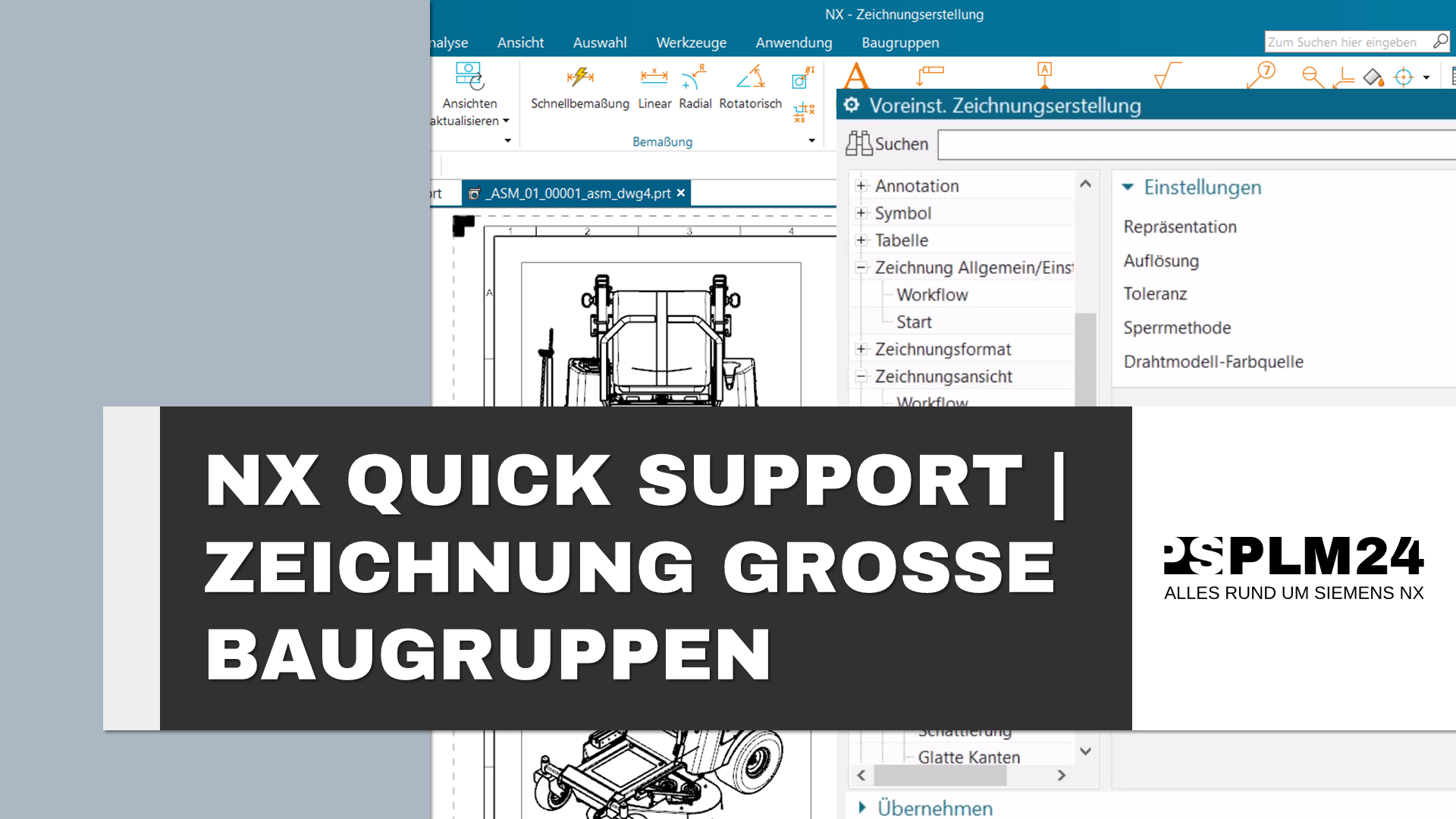

Siemens NX ZEICHNUNG Grosse Baugruppen | Mit diesen Einstellungen beschleunigen SIe die Zeichnungserstellung
Um den Arbeitsspeicherverbrauch zu reduzieren und die Erstellung sowie Aktualisierung von großen Baugruppenzeichnungsansichten zu beschleunigen, sollten Sie die Voreinstellungen für die Zeichnungsableitung anpassen.
| KNOTEN/ZWEIG | OPTION |
|---|---|
| Zeichnung Allgemein/Einrichtung → Workflow | Befehl "Projizierte Ansicht" automatisch starten (Einzel) = "" |
| Befehl "Projizierte Ansicht" automatisch starten (Modell-basiert) = "" | |
| Zeichnungsansicht → Workflow | Stil = "Rand" |
| Zeichnungsansicht → Gemeinsam → Konfiguration | Repräsentation = "Intelligentes Lightweight" |
| Auflösung "Sehr grob" | |
| Sperrmethode "Snapschuss" | |
| Zeichnungsansicht → Gemeinsam → Allgemein | Silhouetten anzeigen = "" |
| UV-Raster anzeigen = "" | |
| Als Referenzansicht anzeigen = "check" | |
| Mit Mittellinien erzeugen = "" | |
| Autom. Aktualisierung = "" | |
| Status Begrenzung prüfen = "" | |
| Zeichnungsansicht → Gemeinsam→ Verdeckte Linien | Verdeckte Linien verarbeiten = "" |
| "Kanten durch Kanten verdeckt" anzeigen = "check" | |
| Selbstverdeckend = "check" | |
| Durchdringungskörper verarbeiten = "" | |
| Darstellungsmodus (Kleine Formelemente) = "Ausblenden" | |
| Toleranz (Kleine Formelemente) = "5%" | |
| Zeichnungsansicht → Gemeinsam → Virtuelle Schnittpunkte | Virtuelle Schnittpunkte anzeigen = "" |
| Zeichnungsansicht → Gemeinsam → Gewinde | Typ = "kein" |
| Zeichnungsansicht → Gemeinsam → Schattierung | Drahtmodell = "Drahtmodell" |
| Zeichnungsansicht → Gemeinsam → Glatte Kanten | Glatte Kanten anzeigen = "check" |
| Zeichnungsansicht → Schnitt → Einstellungen | Hintergrund zeigen = "" |
| Schraffur erzeugen = "" | |
| Verdeckte Schraffur verarbeiten = "" | |
| Baugruppen-Schraffur anzeigen = "" |
Weitere Informationen zu Siemens NX Zeichnungsableitung großer Baugruppen finden Sie im Support Center unter folgendem Link: https://docs.sw.siemens.com/de-DE/doc/
