Mit dem Siemens NX Reference Set steuern Sie die Sichtbarkeit von Komponenten in der Baugruppe. Darüber hinaus können Sie damit das Ladeverhalten von Baugruppen positiv beeinflussen.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

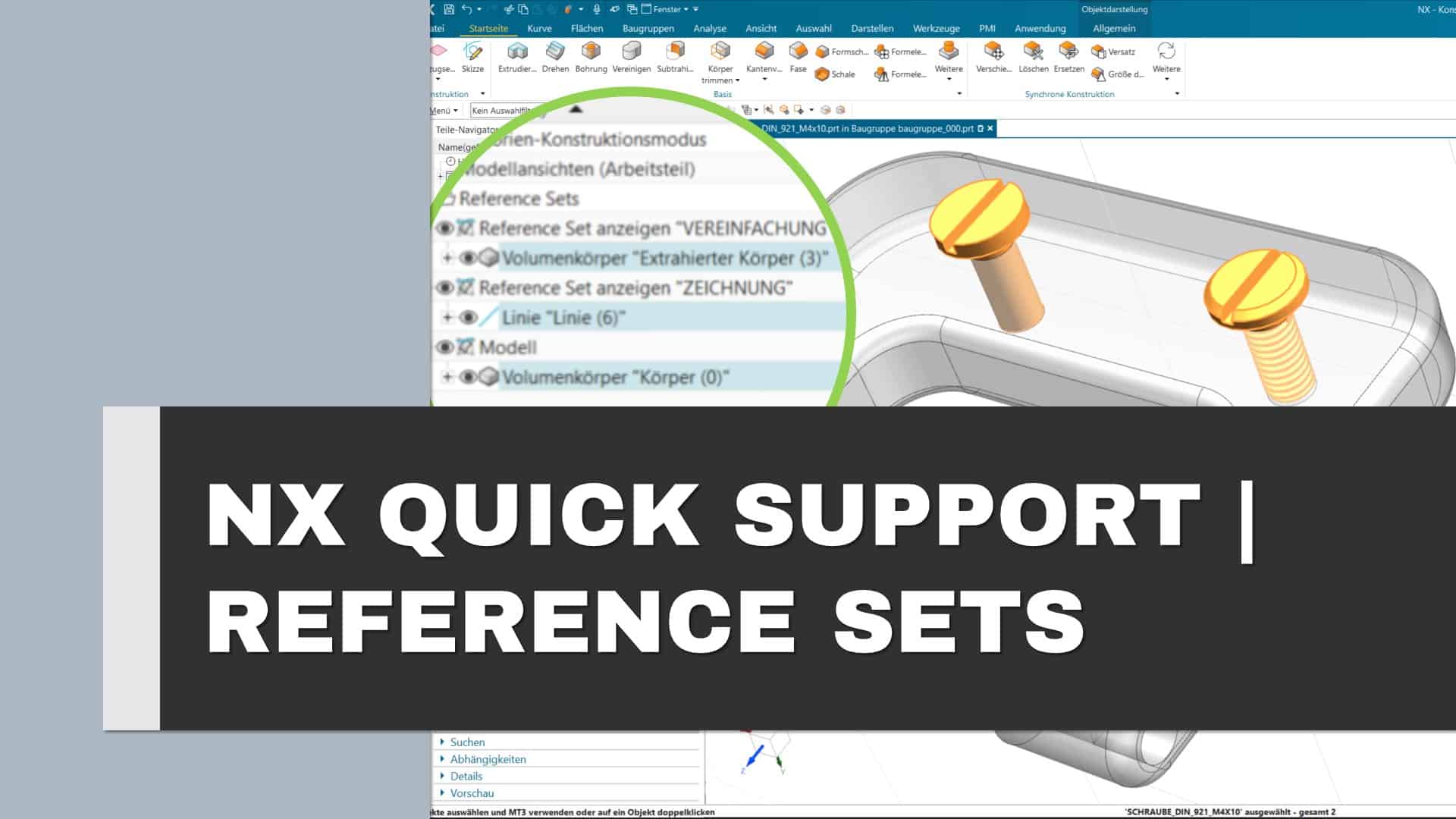

Siemens NX Reference Sets | Vorbereiten, erstellen und ersetzten
Mit Reference Sets steuern Sie die Sichtbarkeit von Komponenten in der Baugruppe. Ein klassischer Anwendungsfall ist ein zusätzliches Reference Set mit vereinfachter Darstellung des original Körpers um das Ladeverhalten von Baugruppen oder auch das erstellen von Zeichnungsableitungen positiv zu beeinflussen.
Um ein Reference Set mit vereinfachter Darstellung zu erzeugen, empfiehlt es sich im Vorfeld eine assoziative Kopie des original Körpers durchzuführen. Dies können Sie mit dem Befehl “Geometrie extrahieren” (Exctract Gemoetry) erreichen. An dem neuen zusätzlichen Körper entfernen Sie nun, mit dem Befehl “Fläche löschen” (Delete Face) aus der synchronen Konstruktion, Detaillierungen wie Fasen oder Verrundungen.
Mit dem Befehl “Reference Sets” können Sie ein “Neues Reference Set hinzufügen”. Hierfür vergeben Sie den Namen Vereinfachung und wählen den Körper den Sie dem Reference Set “Vereinfachung” hinzufügen möchten und schließen den Dialog.
Hinweis
Ein Reference Set sollte nur einen Komponentenzustand beinhalten. Entfernen Sie ggf. den vereinfachten Körper aus dem Reference Set “Modell”.
Sobald Sie die Komponente in einer Baugruppe platzieren, haben Sie die Möglichkeit den Zustand über das Reference Set zu steuern. Selektieren Sie hierfür (RMB) die Komponente im Baugruppennavigator und wählen Reference Set ersetzten.
Über die Ladeoptionen für Baugruppen (Load Options) können Sie bestimmen welches Reference Set vorrangig geladen werden soll. Sofern Sie hier Ihr neues Reference Set “Vereinfachung” in der Liste nach oben schieben, lädt NX für alle Komponenten die das Reference Set Vereinfachungen besitzen, den im Reference Set zugewiesenen Körper.
Weitere Informationen direkt von Siemens Digital Industries zu Reference Sets und dessen Anwendungsbereiche finden Sie im Support Center für Siemens NX.
