Siemens NX Massenschwerpunkt: So einfach ermitteln Sie den Schwerpunkt Ihrer Teile
Der Siemens NX Massenschwerpunkt kann über die Analysefunktion „Messen“ berechnet werden. Erfahren Sie im Quick-Support Video die zur Berechnung notwendigen Schritte.
Der Siemens NX Massenschwerpunkt kann über die Analysefunktion „Messen“ berechnet werden. Erfahren Sie im Quick-Support Video die zur Berechnung notwendigen Schritte.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

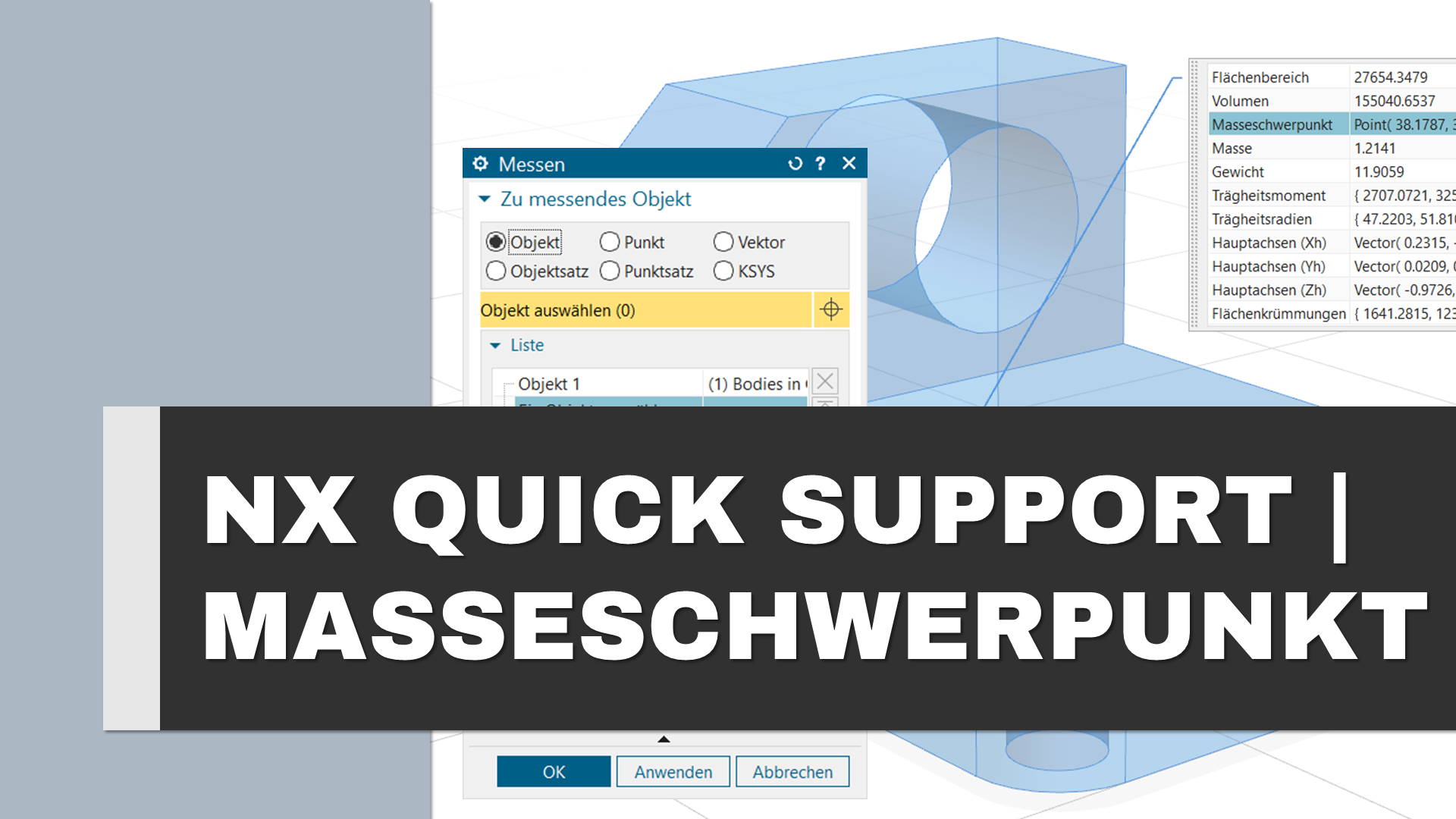

Mehr InformationenWählen Sie aus der Menüleiste und dem Reiter Analyse den Befehl „Messen“ aus. Nachdem der Dialog sich geöffnet hat wechseln Sie den Auswahlfilter (obere Rahmenleiste) auf „Volumenkörper“ und selektieren anschließend den Körper von dem Sie den Siemens NX Schwerpunkt anzeigen möchten.
Nun erscheint ein Fenster mit Informationen zum Volumenkörper wie u. a. das Siemens NX Trägheitsmoment, der Massenschwerpunkt oder auch das Gewicht. Selektieren Sie die Zeile für den Massenschwerpunkt und aktivieren Sie die Schaltflächen (links in der Zeile) um ein „assoziatives Bemaßungsformelement“ sowie die „Geometrie“ zu erzeugen. Im Anschluss bestätigen Sie den Dialog „Messen“ mit ok.
