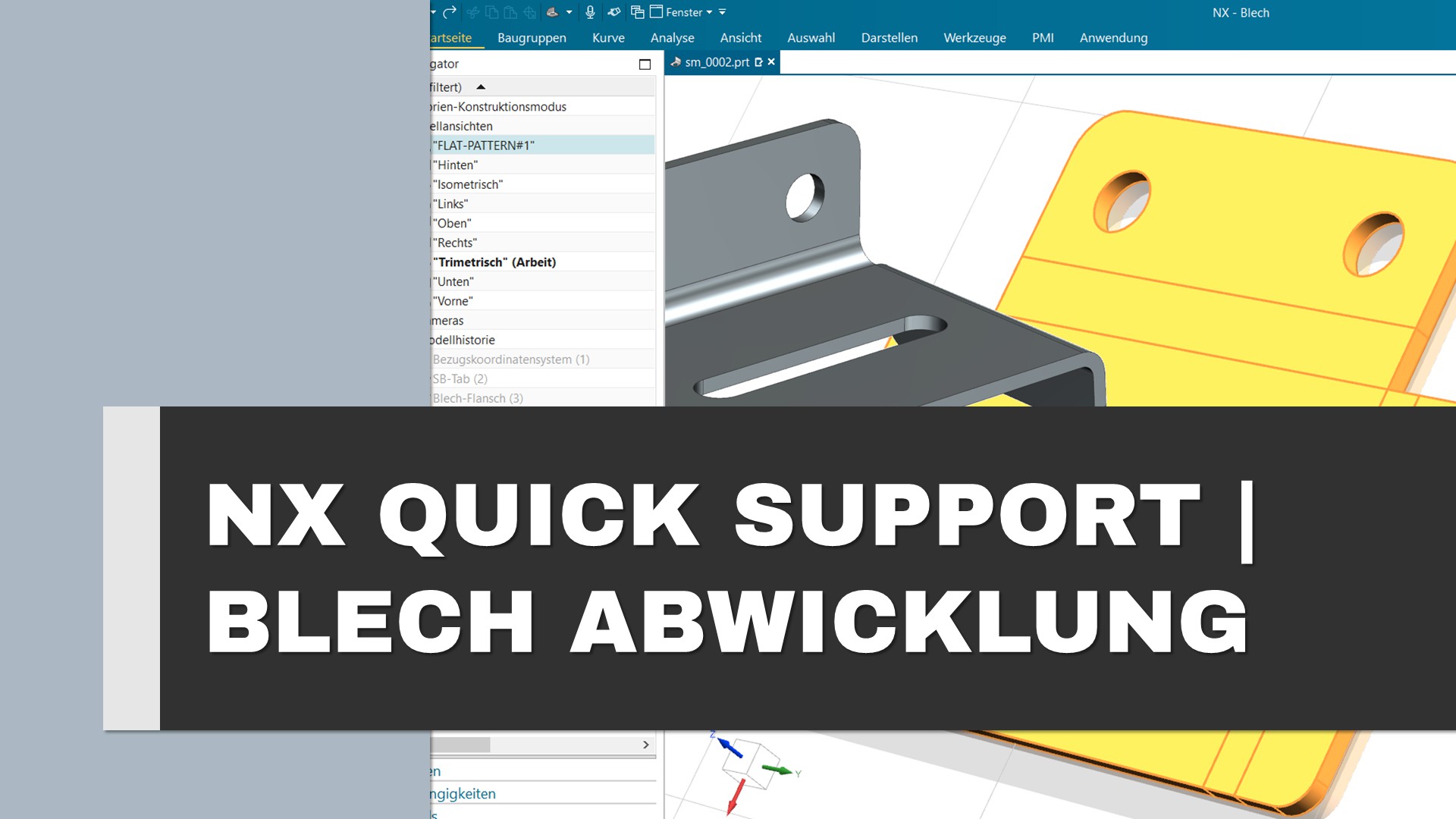

Für die Siemens NX Blech Abwicklung benötigen Sie den Befehl “Abwicklung” (Flat Pattern). Der DXF-Export oder das Ableiten einer techn. Zeichnung ist dann nur noch ein Knopfdruck.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Siemens NX Blech Abwicklung | Erstellen, ANpassen und exportieren
Für eine Siemens NX Abwicklung benötigen Sie den Befehl “Abwicklung” (Flat Pattern) aus der Anwendung “Blech” (Sheet Metal). Festgehalten wird die Abwicklung im Teilenavigator unter den Modellansichten mit dem Namen Flat-Patern#1. Um die Siemens NX Abwicklung anzeigen zu lassen machen Sie einen Doppelklick auf die Modellansicht Flat-Patern#1. Weitere Informationen finden Sie im Support Center.
Hinweis
Eine Abwicklung können Sie nur aus Blechteilen erzeugen. Also Teile, die in der NX Blechkonstruktion erstellt oder im Nachgang in ein Blechteil konvertiert wurden.
Anpassungen für die Siemens NX Abwicklung wie u.a. die Darstellung der Konturen oder die Anzeige der PMI-Informationen, können Sie über die Voreinstellungen für Blechbarbeitung unter Abwicklungs Anzeige vornehmen. Um die Reihenfolge der Biegungen zu ändern rufen Sie den Befehl “Biegeliste” (Bendlist) auf.
Siemens NX Blech Abwicklung | DXF erstellen (Exportieren) und Zeichnung
Sie können ein Siemens NX Blech exportieren mit dem Befehl “Abwicklung Exportieren” (Export Flat Pattern). Hierbei erstellen Sie einen Siemens NX DXF Export. Für eine Siemens NX Abwicklung auf der Zeichnung wählen Sie, über den Befehl “Grundansicht” (Base View), die Modellansicht der Abwicklung (Bsp. Flat-Patern#1).
